Linha DPS AntiRaio Plug In

E-mail
Os Dispositivos de Proteção Contra Surtos Antiraio foram desenvolvidos para proteger a instalação elétrica, sendo necessário um para cada fase e neutro. Deverá ser instalado após os disjuntores do quadro de distribuição, com fixação em trilho TS35.
Descrição

Os Dispositivos de Proteção Contra Surtos Antiraio foram desenvolvidos para proteger a instalação elétrica, sendo necessário um para cada fase e neutro. Deverá ser instalado após os disjuntores do quadro de distribuição, com fixação em trilho TS35.

Na página16 demonstramos a proteção no modo comum, ou seja proteção das fases e do neutro para o aterramento e no modo transverso ou diferencial com proteção no modo comum, mas também com proteção das fases entre si.

Em conformidade com a norma ABNT 5410/2004 e atende as características da Classe II, norma NBR IEC 61643-1/2007, assim também como da Classe“C”, norma DIN VDE 0675.

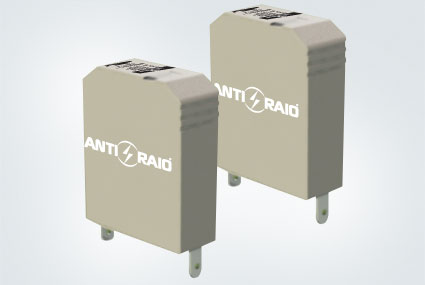

A Linha DPS Antiraio Plug In é composta de MÓDULO e BASE, disponível nas versões monopolar, bipolar, tripolar e tetrapolar.



CARACTERÍSTICAS TÉCNICAS E MECÂNICAS



Caixa plástica, não propagante à chama, injetada em nylon anti-chama

Grau : VO- Ul94,

Temperatura: – 40oC até 80oC

Câmera Blindada (evita arco voltaíco)

TOV – Sobretensão temporária – Atende a IEC 61643

Sinalização de defeito:

ON (VD) – perfeito estado

OFF (VM) – substituir

Máximo Fusível de back-up: 100 A - (quando o fusível ou disjuntor do quadro emque o DPS for instalado, for maior que 100A,utilizar fusível/disjuntor de 32A em série como DPS) Veja exemplo na página 17.
